Description

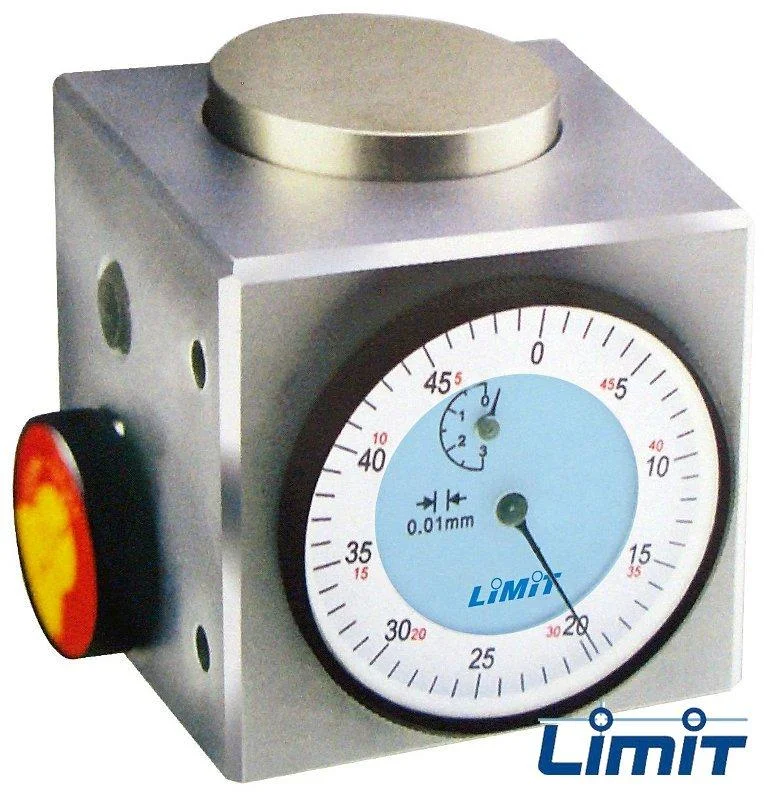

LIMIT DDQ 50 Bloczek Ustawczy 50 mm z Czujnikiem Zegarowym

LIMIT DDQ 50 bloczek ustawczy to precyzyjne narzędzie warsztatowe przeznaczone do dokładnego ustawiania pozycji narzędzia względem obrabianego detalu lub stołu frezarki, wiertarki oraz innych obrabiarek konwencjonalnych i CNC.

Urządzenie pozwala szybko i powtarzalnie wyznaczyć punkt bazowy (zero) w osi Z, znacząco skracając czas przezbrojenia maszyny i zwiększając dokładność ustawień.

---

Precyzyjne wyznaczanie pozycji narzędzia

Bloczek wyposażony jest w sprężynująco zawieszoną płytkę pomiarową. Moment zetknięcia narzędzia z płytką sygnalizowany jest przez czujnik zegarowy.

Przy wskazaniu „0” na czujniku, rzeczywista odległość wynosi dokładnie 50 mm, co umożliwia szybkie ustawienie wysokości narzędzia bez ryzyka błędu.

To rozwiązanie idealne do:

• ustawiania frezów i wierteł

• bazowania osi Z w frezarkach

• ustawiania narzędzi w centrach obróbczych

• prac narzędziowych i produkcyjnych

---

Wysoka dokładność – rozdzielczość 0,01 mm

• Rozdzielczość podziałki: 0,01 mm

• Skok płytki pomiarowej: 3 mm

• Wysokość referencyjna: 50,00 mm

Precyzyjny mechanizm zapewnia powtarzalność i wysoką dokładność ustawień, co jest kluczowe przy obróbce wymagającej ścisłych tolerancji.

---

Wbudowany magnes – praca w każdej pozycji

Magnes umieszczony w podstawie umożliwia stabilne użytkowanie bloczka zarówno w pozycji poziomej, jak i pionowej. To szczególnie przydatne przy pracy na różnych typach obrabiarek oraz przy nietypowych konfiguracjach ustawień.

---

Mechanizm kalibracyjny

Bloczek LIMIT DDQ 50 wyposażony jest w mechanizm kalibracyjny, który umożliwia okresową kontrolę i utrzymanie dokładności urządzenia w czasie eksploatacji.

---

Dane techniczne

• Model: LIMIT DDQ 50

• Wysokość referencyjna: 50,00 mm

• Skok płytki: 3 mm

• Rozdzielczość podziałki: 0,01 mm

• Wymiary podstawy (S x D): 50 x 50 mm

• Magnes w podstawie: tak

• Mechanizm kalibracyjny: tak

---

Dlaczego warto wybrać LIMIT DDQ 50?

LIMIT DDQ 50 bloczek ustawczy 50 mm to solidne i precyzyjne narzędzie dla operatorów obrabiarek, narzędziowni oraz zakładów produkcyjnych. Zapewnia szybkie bazowanie narzędzia, minimalizuje ryzyko błędów i zwiększa efektywność pracy.

To niezawodne rozwiązanie dla profesjonalnych zastosowań przemysłowych.
